Узел удерживает рулон этикеток по оси и передаёт ему вращение от механизма подачи. Фигурное отверстие ступицы садится на ось и исключает проворот детали, а лопасти упираются во внутреннюю поверхность втулки рулона.

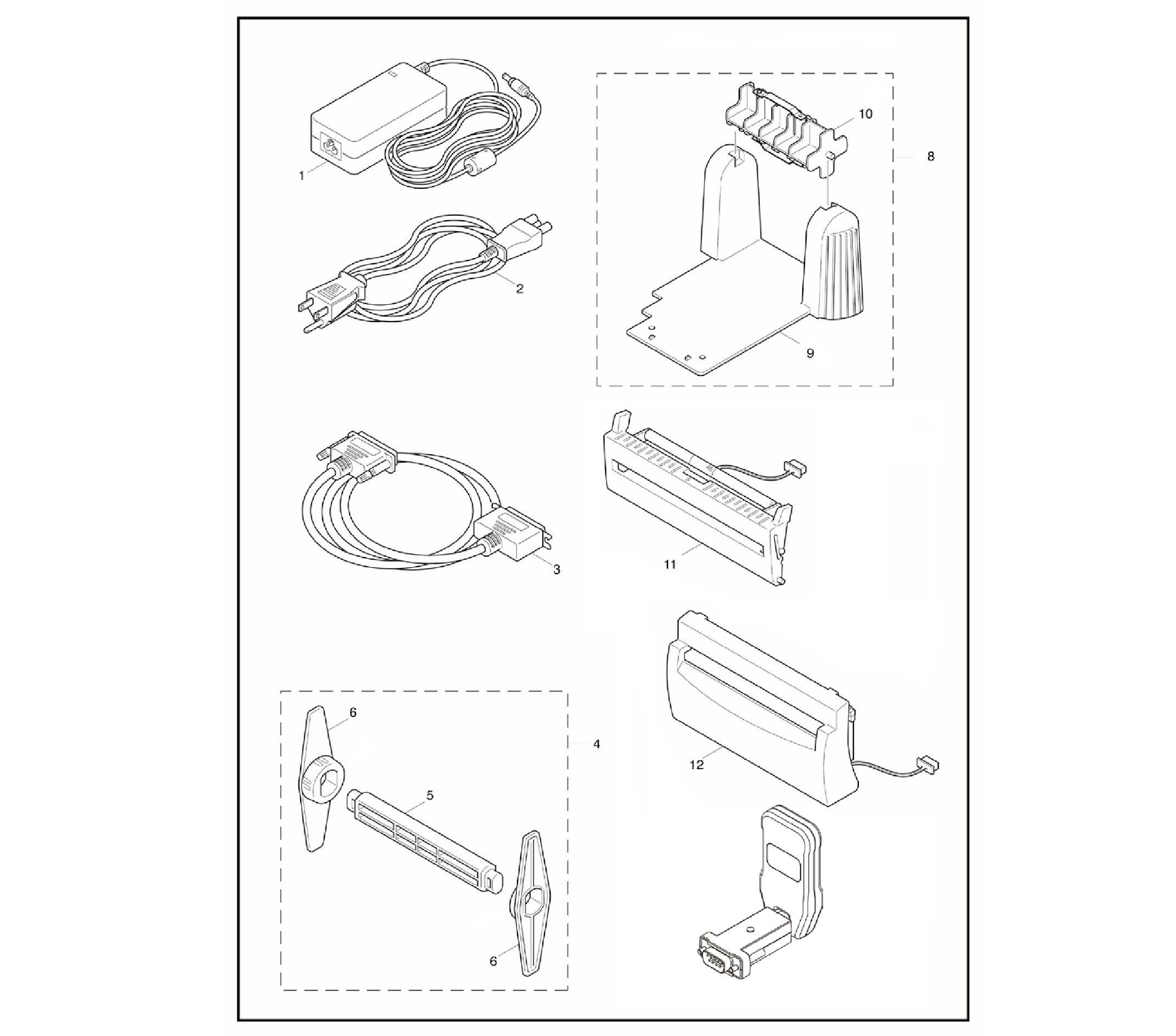

Запчасть на сборочном чертеже под номером: 4
Название запчасти TSC на английском языке: 1” LABEL SPINDLE ASS’Y

Модуль принимает данные по радиоканалу и передаёт их принтеру через порт RS-232, работая как внешний адаптер интерфейса.
Запчасть на сборочном чертеже под номером: 16
Название запчасти TSC на английском языке: External Bluetooth module (For RS-232 interface)

Держатель удерживает рулон этикеток вне корпуса, обеспечивая свободное вращение и ровную подачу материала в печатающий механизм.
Запчасть на сборочном чертеже под номером: 8
Название запчасти TSC на английском языке: EXTERNAL ROLL MOUNT ASS’Y WITH 3” CORE LABEL ROLLER

Держатель принимает на себя вес рулона и обеспечивает его свободное вращение при подаче.
Запчасть на сборочном чертеже под номером: 9
Название запчасти TSC на английском языке: EXTERNAL LABEL ROLL MOUNT ASS’Y

Блок обеспечивает электропитание основной платы, двигателей, термоголовки и интерфейсных узлов принтера.
Запчасть на сборочном чертеже под номером: 1
Название запчасти TSC на английском языке: POWER SUPPLY/ CEC 6 (Cloverleaf)

Шнур служит физической линией обмена заданиями и командами управления. Параллельный интерфейс передаёт байт сразу по нескольким линиям, и целостность каждой жилы важна: обрыв или подгоревший контакт в одном проводе даёт искажение данных либо остановку печати с ошибкой связи.
Запчасть на сборочном чертеже под номером: 3
Название запчасти TSC на английском языке: PARALLEL PORT CABLE

Кабель обеспечивает подачу напряжения на внутренний блок питания машины. Через этот шнур питание получают плата управления, двигатели и печатающий узел.
Запчасть на сборочном чертеже под номером: 2
Название запчасти TSC на английском языке: POWER CORD/US

Отделитель работает в зоне выхода материала и занимает место штатной крышки этого узла. После печати лента огибает планку отделения под острым углом, этикетка сходит с подложки, а основа наматывается на приёмный вал.
Запчасть на сборочном чертеже под номером: 11
Название запчасти TSC на английском языке: PEEL-OFF MODULE ASS’Y

Модуль срабатывает по команде печати: после вывода этикетки нож совершает рабочий ход и отрезает заготовку.
Запчасть на сборочном чертеже под номером: 12
Название запчасти TSC на английском языке: FULL CUT CUTTER ASS’Y

Модуль выполняет полный отрез материала после печати каждого макета или задания.
Запчасть на сборочном чертеже под номером: 12
Название запчасти TSC на английском языке: FULL CUT CUTTER ASS’Y

Клавиатура даёт автономный режим работы: макеты и данные хранятся в самом устройстве, а принтер получает готовое задание.
Название запчасти TSC на английском языке: KU-007 Plus, programmable keyboard unit

Шпиндель принтера рассчитан на втулку большего диаметра, поэтому рулон с узкой втулкой садится на него с большим люфтом.
Запчасть на сборочном чертеже под номером: 6
Название запчасти TSC на английском языке: FIXING TAB WITH 1.5” CORE ADAPTER, MOQ 6 pcs

Шпиндель фиксирует рулон на оси подачи и не даёт ему смещаться в поперечном направлении во время печати.
Запчасть на сборочном чертеже под номером: 2
Название запчасти TSC на английском языке: 1” LABEL SPINDLE, MOQ 5 pcs

Шпиндель несёт рулон большого диаметра и передаёт ему вращение, сохраняя положение ленты по оси тракта.
Запчасть на сборочном чертеже под номером: 10
Название запчасти TSC на английском языке: 3” CORE LABEL ROLLER
